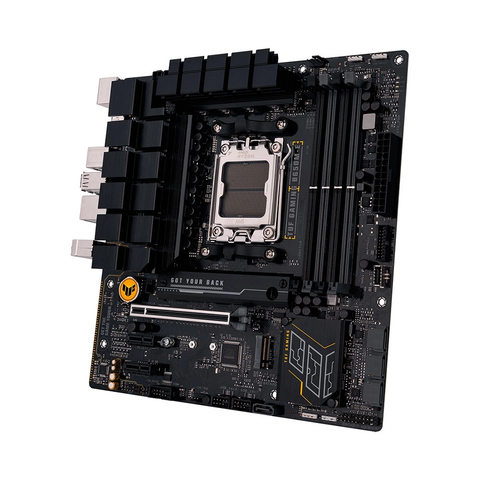

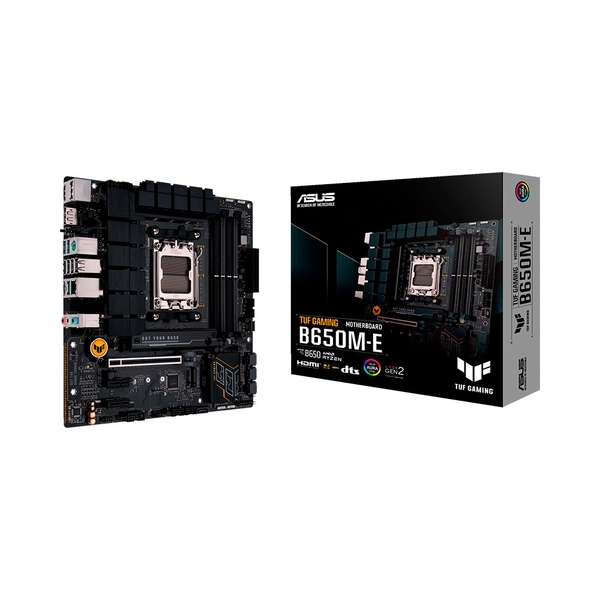

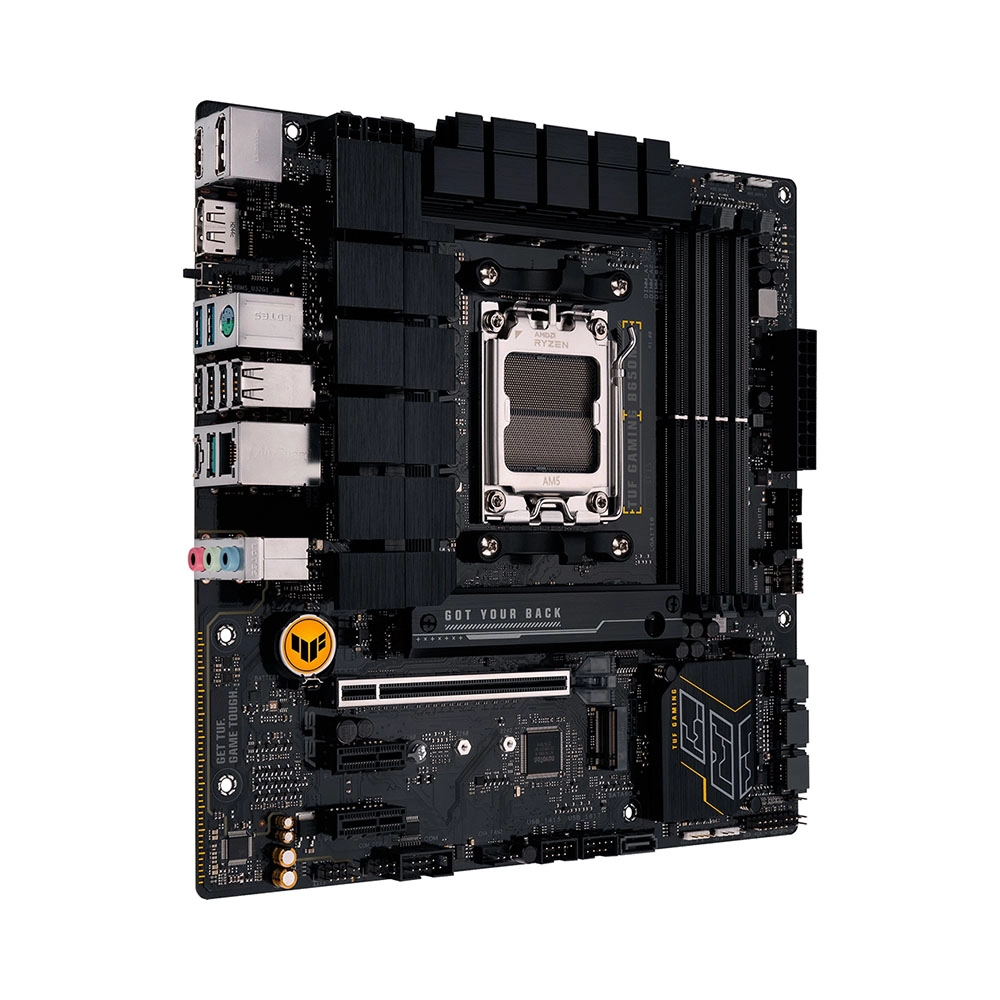

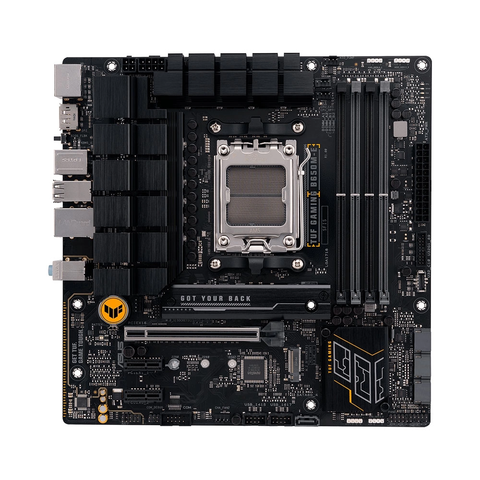

MAINBOARD ASUS TUF GAMING B650M-E ( AM5 / m-ATX / 4xDDR5 )
Tên Sản Phẩm
TUF GAMING B650M-E
Bộ xử lý
AMD Socket AM5 dành cho Bộ xử lý máy tính để bàn AMD Ryzen™ Dòng 7000/Dòng 8000*
* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU .
AMD Socket AM5 dành cho Bộ xử lý máy tính để bàn AMD Ryzen™ Dòng 7000*
* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
Bộ vi xử lý
AMD B650
Ký ức
4 khe cắm DIMM, Tối đa. 192GB, DDR5 7600+(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200/ 5000/ 4800 ECC và Non-ECC, Bộ nhớ không đệm*
Kiến trúc bộ nhớ kênh đôi
hỗ trợ AMD Extended Profiles for Overclocking (EXPO™)
OptiMem II
* Các loại bộ nhớ, tốc độ dữ liệu và số lượng mô-đun DRAM được hỗ trợ thay đổi tùy theo cấu hình CPU và bộ nhớ, để biết thêm thông tin, vui lòng tham khảo danh sách Hỗ trợ CPU/Bộ nhớ trong tab Hỗ trợ của trang thông tin sản phẩm hoặc truy cập https://www.asus.com/support/
* Bộ nhớ DDR5 không ECC, không đệm hỗ trợ chức năng ECC trên khuôn.
Đồ họa
2 x DisplayPort** 1 x cổng
HDMI ™
*** * Thông số kỹ thuật đồ họa có thể khác nhau tùy theo loại CPU. Vui lòng tham khảo thông số kỹ thuật CPU AMD.
** Hỗ trợ tối đa 8K@60Hz như được chỉ định trong DisplayPort 1.4.
*** Hỗ trợ 4K@60Hz như được chỉ định trong HDMI 2.1.
Khe cắm mở rộng
Bộ xử lý máy tính để bàn AMD Ryzen™ 7000 Series*
1 khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x16)
Bộ xử lý máy tính để bàn AMD Ryzen™ 8000 Series
1 khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x8/x4)**
Chipset AMD B650
2 khe cắm PCIe 4.0 x1
* Vui lòng kiểm tra bảng phân nhánh PCIe trên trang web hỗ trợ (https://www.asus.com/support/FAQ/1037507/).
** Thông số kỹ thuật khác nhau tùy theo loại CPU.
- Để đảm bảo khả năng tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.
Bộ xử lý máy tính để bàn AMD Ryzen™ 7000 Series
1 khe cắm PCIe 4.0 x16
Chipset AMD B650
2 khe cắm PCIe 4.0 x1
- Để đảm bảo khả năng tương thích của thiết bị được cài đặt, vui lòng tham khảo https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.
Kho
Tổng số hỗ trợ 2 khe cắm M.2 và 4 cổng SATA 6Gb/s*
Bộ xử lý máy tính để bàn AMD Ryzen™ 7000 Series
Khe cắm M.2_1 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 5.0 x4)
Khe cắm M.2_2 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Bộ xử lý máy tính để bàn AMD Ryzen™ 8000 Series
Khe cắm M.2_1 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm M.2_2 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4/x2)**
Chipset AMD B650
4 cổng SATA 6Gb/s
* Công nghệ AMD RAIDXpert2 hỗ trợ cả PCIe RAID 0/1/10 và SATA RAID 0/1/10.
** Thông số kỹ thuật thay đổi tùy theo loại CPU.
Tổng số hỗ trợ 2 khe cắm M.2 và 4 cổng SATA 6Gb/giây*
Bộ xử lý máy tính để bàn AMD Ryzen™ 7000 Series
Khe cắm M.2_1 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 5.0 x4)
Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Chipset AMD B650
4 cổng SATA 6Gb/giây
*Công nghệ AMD RAIDXpert2 hỗ trợ cả PCIe RAID 0/1/10 và SATA RAID 0/1/10.
Ethernet
1 x Realtek 2.5Gb Ethernet
TUF LANGuard
USB
Cổng USB phía sau (Tổng cộng 8 cổng)
2 cổng USB 3.2 Gen 2 (10G) (1 cổng Type-A + 1 cổng USB Type-C® ) 2
cổng USB 3.2 Gen 1 (5G) (2 cổng Type-A)
4 cổng USB 2.0 (4 cổng Type-A)
Cổng USB phía trước (Tổng cộng 7 cổng)
1 đầu nối USB 3.2 Gen 1 (5G) (hỗ trợ USB Type-C® ) 1
đầu cắm USB 3.2 Gen 1 (5G) hỗ trợ thêm 2 cổng USB 3.2 Gen 1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
Âm thanh
Bộ giải mã âm thanh vòm Realtek 7.1 độ nét cao*
- Hỗ trợ: Phát hiện giắc cắm, Phát nhiều luồng, Phân bổ lại giắc cắm ở mặt trước
- Hỗ trợ phát lại lên đến 24-Bit/192 kHz"
Tính năng âm thanh
- Che chắn âm thanh
- Tụ điện âm thanh cao cấp
- Lớp PCB âm thanh chuyên dụng
* Cần có khung máy có mô-đun âm thanh HD ở mặt trước để hỗ trợ đầu ra âm thanh vòm 7.1.

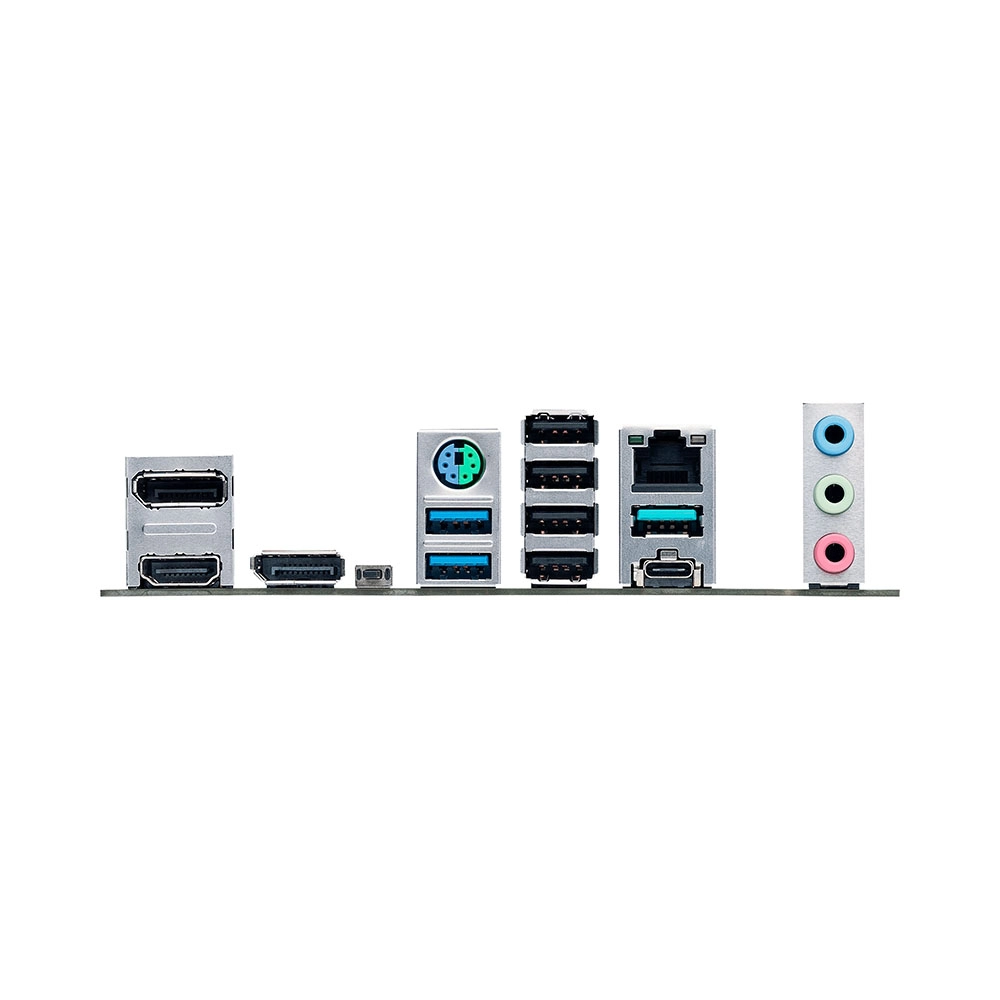

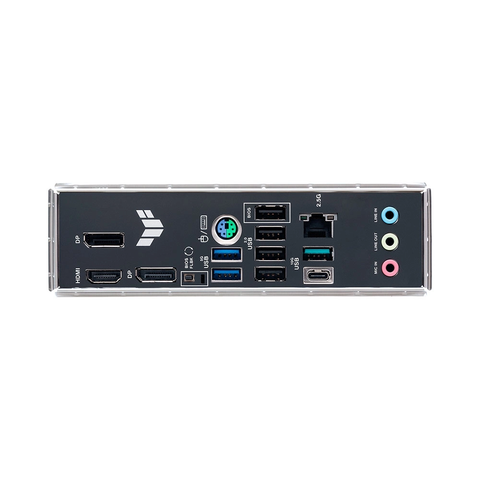

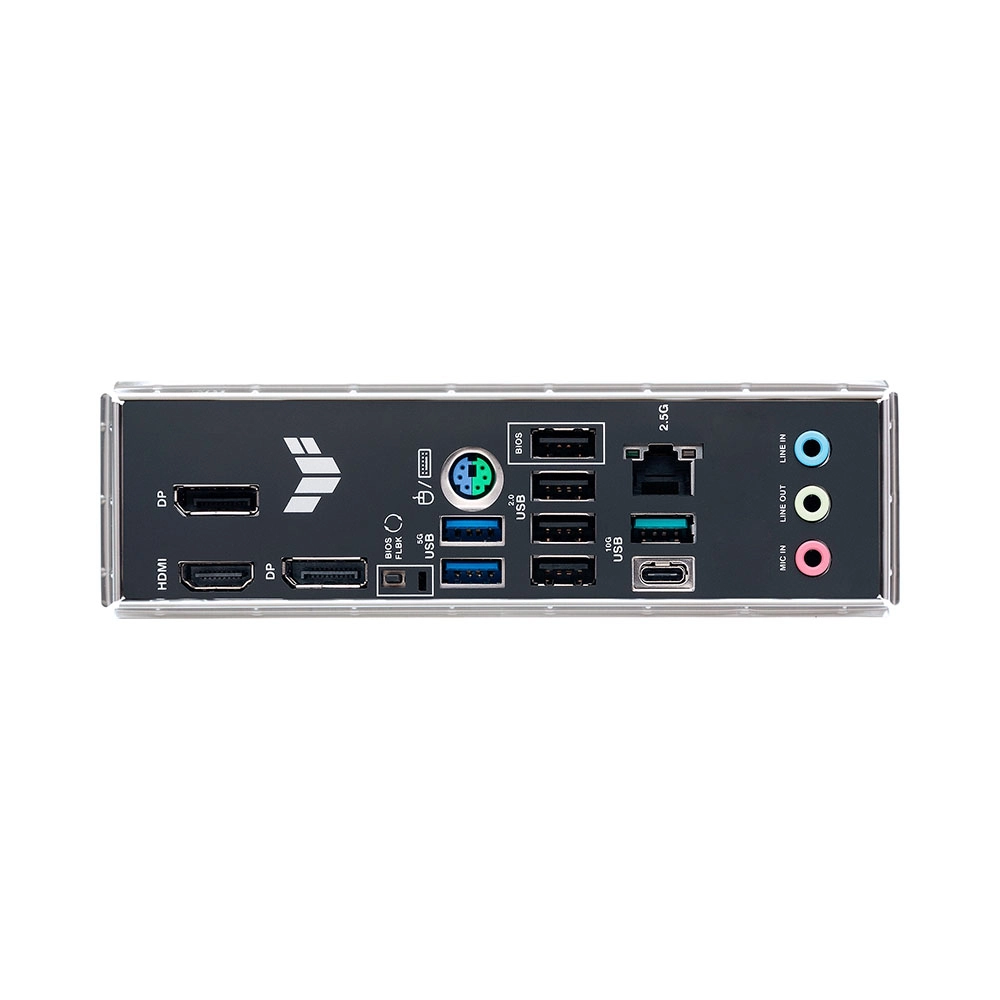

Cổng I/O mặt sau
2 cổng USB 3.2 Gen 2 (10G) (1 cổng Type-A + 1 cổng USB Type-C® ) 2
cổng USB 3.2 Gen 1 (5G) (2 cổng Type-A)
4 cổng USB 2.0 (4 cổng Type-A)
2 cổng DisplayPort
1 cổng HDMI ™
1 cổng Ethernet Realtek 2.5Gb
3 giắc cắm âm thanh
1 nút BIOS FlashBack™
1 cổng kết hợp bàn phím/chuột PS/2
Đầu nối I/O bên trong
Liên quan đến quạt và làm mát
1 x đầu cắm quạt CPU 4 chân
1 x đầu cắm quạt CPU OPT
4 chân 1 x đầu cắm bơm AIO 4 chân
2 x đầu cắm quạt khung máy 4 chân
Liên quan đến nguồn
điện 1 x đầu nối nguồn chính 24 chân
1 x đầu nối nguồn 8 chân +12V
1 x đầu nối nguồn 4 chân +12V
Liên quan đến lưu trữ
2 x khe cắm M.2 (Key M)
4 x cổng SATA 6Gb/s
USB
1 x đầu nối USB 3.2 Gen 1 (5G) (hỗ trợ USB Type-C ® )
1 x đầu cắm USB 3.2 Gen 1 (5G) hỗ trợ 2 cổng USB 3.2 Gen 1 bổ sung
2 x đầu cắm USB 2.0 hỗ trợ 4 cổng USB 2.0 bổ sung
Khác
3 x đầu cắm Gen 2 có thể định địa chỉ
1 x đầu cắm Aura RGB
1 x đầu cắm Clear CMOS 1
x đầu cắm cổng COM
1 x đầu cắm âm thanh mặt trước (AAFP)
1 x chân 20-3 Tiêu đề Bảng điều khiển hệ thống có chức năng xâm nhập khung gầm
Tính năng đặc biệt
ASUS TUF PROTECTION
- DIGI+ VRM (- Thiết kế nguồn kỹ thuật số với DrMOS)
- ESD Guards
- TUF LANGuard
- Bảo vệ quá áp
- SafeSlot Core+
- I/O mặt sau bằng thép không gỉ
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng lục])
- Q-Slot
Giải pháp tản nhiệt ASUS
- Tản nhiệt M.2
- Thiết kế tản nhiệt VRM
ASUS EZ DIY
- Nút BIOS FlashBack™
- Đèn LED BIOS FlashBack™
- ProCool
- Tấm chắn I/O gắn sẵn
- SafeSlot Core+
- SafeDIMM
Aura Sync
- Đầu cắm Aura RGB
- Đầu cắm Gen 2 có thể định địa chỉ
Tính năng phần mềm
Phần mềm độc quyền của ASUS
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 2+
- Tiết kiệm điện năng
- Khử tiếng ồn AI hai chiều
AI Suite 3
- TurboV EVO
- DIGI+ VRM
- Dọn dẹp PC
TUF GAMING CPU-Z
Xử lý âm thanh DTS
Norton 360 dành cho game thủ (Dùng thử miễn phí 60 ngày)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS
ROM Flash 256 Mb, BIOS UEFI AMI
Khả năng quản lý
WOL của PME, PXE
Phụ kiện
Cáp
2 x Cáp SATA 6Gb/s Linh
tinh
1 x Tấm chắn I/O
1 x Miếng dán TUF Gaming
1 x Gói cao su M.2
1 x Gói vít cho SSD M.2
Tài liệu
1 x Thẻ chứng nhận TUF
1 x Hướng dẫn sử dụng
Hệ điều hành
Windows ® 11, Windows ® 10 64-bit
Yếu tố hình thức
Kích thước micro-ATX
9,6 inch x 9,6 inch (24,4 cm x 24,4 cm)
